Phân loại các cáp điện áp
Điện áp định danh (rated voltage) được phân loại theo các cấp điện áp khác nhau, bao gồm hạ thế, trung thế và cao thế
| Phân loại | Điện áp định danh | Ứng dụng |
|---|---|---|
| Hạ thế (Low Voltage – LV) | Dưới 1 kV (1,000 V) | Hệ thống điện dân dụng, điện công nghiệp nhẹ, chiếu sáng công cộng, hệ thống điều khiển và tín hiệu. |
| Trung thế (Medium Voltage – MV): | Từ 1 kV đến 35 kV | Hệ thống phân phối điện, cấp điện cho các khu công nghiệp, nhà máy, trạm biến áp trung gian. |
| Cao thế (High Voltage – HV): | Từ 35 kV đến 230 kV | Hệ thống truyền tải điện, các đường dây cao thế để truyền tải điện từ nhà máy điện đến các trạm biến áp chính. |
| Siêu cao thế (Extra High Voltage – EHV): | Trên 230 kV | Hệ thống truyền tải điện quốc gia, các tuyến đường dây siêu cao thế để truyền tải điện năng ở khoảng cách rất xa với tổn thất điện năng thấp. |
Cấu tạo cáp ngầm biển
Submarine Cable có các thông số kỹ thuật cơ bản đặc trưng nhằm đảm bảo hoạt động hiệu quả trong môi trường khắc nghiệt dưới nước:
- Điện áp định danh (Rated Voltage)
- Cấu trúc lõi dẫn điện (Conductor)
- Chất liệu: Đồng hoặc nhôm.
- Cấu trúc: 1 (re) hoặc nhiều lõi (rm)
- Tiết diện
- Lớp cách điện (Insulation)
- Vật liệu cách điện: XLPE or PVC
- Đồ dày
- Lớp chắn điện (Shielding) – bảo vệ khỏi nhiễu điện từ và tăng cường an toàn.
- Lớp chắn bán dẫn (Semiconducting Layer):
- Lớp chắn kim loại (Metallic Screen)
- Lớp bảo vệ cơ học ( Armour)
- Vật liệu: Thép mạ kẽm hoặc nhôm.
- Cấu trúc: Một hoặc nhiều lớp để chống chịu áp lực và tác động cơ học dưới nước.
- Lớp vỏ ngoài chống nước (Outer Sheath)
- Vật liệu: Polyethylene (PE) hoặc Polyvinyl Chloride (PVC).
- Tính năng: Chống thấm nước, chống ăn mòn, và chịu được tác động cơ học
Ứng dụng cáp ngầm biển
- Truyền tải điện qua biển: Sử dụng để kết nối các hòn đảo hoặc các khu vực đất liền bị ngăn cách bởi biển.

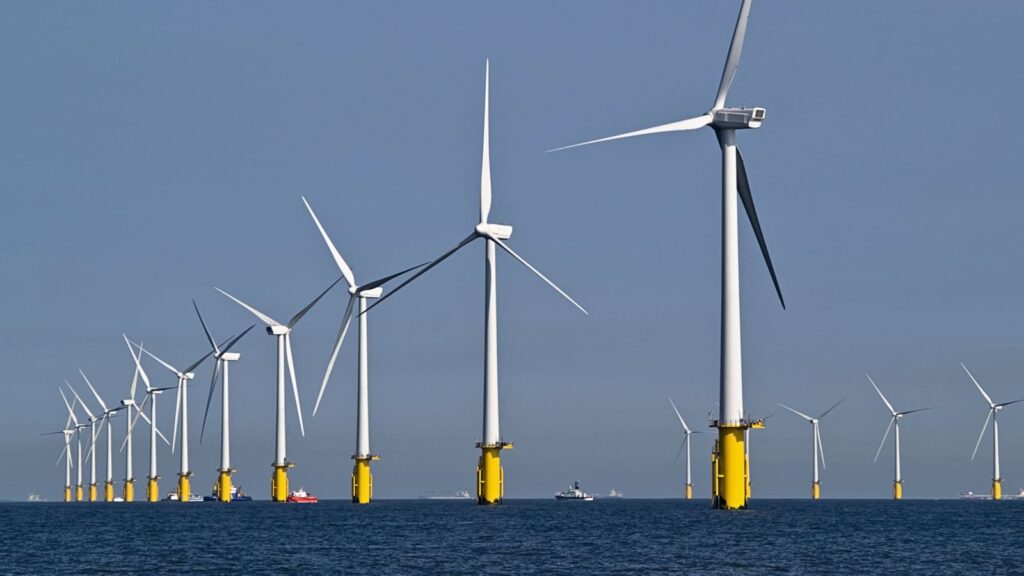

- Các dự án điện gió ngoài khơi (Offshore wind farms): Cáp MV dưới biển được dùng để truyền tải điện từ các turbine gió ngoài khơi về đất liền
- Dự án khai thác dầu khí ngoài khơi: Cung cấp điện cho các giàn khoan dầu khí và các cơ sở sản xuất ngoài khơi
